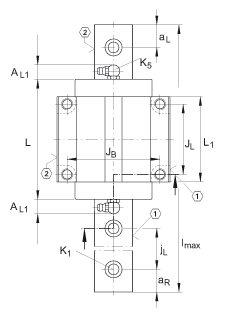

亚洲欧美激情一区二区 INA KUE35球单轨引导系统尺寸图纸

KUE系列标准滑块，两排；可提供耐腐蚀设计的直线导引系统

载荷方向

H	48 mm
B	100 mm
L	106,1 mm

1)	定位面
2)	标记
A₁	33 mm
A₂	9 mm
A₃	16 mm
A_L1	14 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	34 mm	公差: -0,004 / -0,05
G₂	M10	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M5 = 5.8 M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 如有可能，应有螺钉防松措施。
H₁	8 mm
H₄	20,1 mm
H₅	6,5 mm
h	23 mm
h₁	12 mm
J_B	82 mm
J_L	62 mm
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
K₃	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
K₅	NIP-KE-M6	润滑接头
L₁	75,4 mm
l_max	2960 mm	单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。根据合同约定，单根导轨最大长度可达到6米。
T₅	13 mm

m_W	1,7 kg	滑块的质量
m_S	5,6 kg/m	导轨的质量
C	28000 N	基本额定动载荷
C₀	37000 N	基本额定静载荷
M_0x	658 Nm	绕 X 轴的额定静扭矩
M_0y	450 Nm	绕 Y 轴的额定静扭矩
M_0z	450 Nm	绕 Z 轴的额定静扭矩
