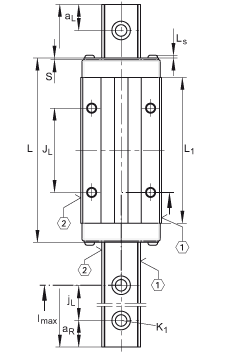

亚洲人成无码一区二区 INA KUVE30-B-HL球单轨引导系统尺寸图纸
KUVE..-B-HL系列高长系列滑块，四排，满装球；可提供耐腐蚀设计的直线导引系统
 |
      |
 |
 |
| 润滑接头位于滑块端盖侧面 |
 |
| 润滑接头位于滑块端盖端面 |
 |
| 润滑嘴3) |
 |
| 润滑嘴3) |
 |
| 载荷方向 |
|
| 1) | 定位面 |
|---|
| 2) | 标记 |
|---|
| 3) | 根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
|---|
| A1 | 16 mm |
|---|
| A2 | 10 mm |
|---|
| A3 | 14,5 mm |
|---|
| A4 | 10 mm |
|---|
| aL max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 71 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 28 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| H1 | 5,9 mm |
|---|
| H5 | 6,25 mm |
|---|
| h | 23,5 mm |
|---|
| h1 | 11,5 mm |
|---|
| JB | 40 mm |
|---|
| JL | 60 mm |
|---|
| JL6 | 25,5 mm |
|---|
| jL | 80 mm |
|---|
| K1 | M8 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩（Nm）：
M3 = 2.5
M4 = 5
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340
如有可能，应有螺钉防松措施。 |
|---|
| L1 | 100 mm |
|---|
| LS | 1,65 mm |
|---|
| lmax | 2960 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N3 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| N4 | 5,5 mm | 最大允许的润滑连接螺纹深度：
7 mm |
|---|
| S | 0,5 mm |
|---|
| T5 | 13,5 mm |
|---|
| W6 | 6 mm | 距平面侧的宽度 |
|---|
|
| mW | 1,43 kg | 滑块的质量 |
|---|
| mS | 4,3 kg/m | 导轨的质量 |
|---|
| 根据 DIN 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。 |
|---|
| C | 34500 N | 基本额定动载荷 |
|---|
| C0 | 74000 N | 基本额定静载荷 |
|---|
| M0x | 1310 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 1240 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 1240 Nm | 绕 Z 轴的额定静扭矩 |
|---|
|
