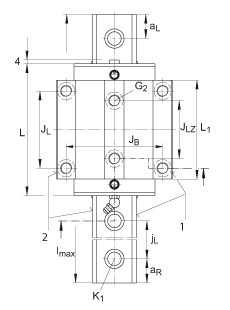

KWSE系列六排直线循环球轴承及导轨组件用的滑块的直线导引系统
| H | 70 mm |
|---|
| B | 140 mm |
|---|
| L | 156,5 mm | 用于密封润滑孔 N2 的最小覆盖长度 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 标记 |
|---|
| A1 | 43,5 mm |
|---|
| A2 | 12 mm |
|---|
| A3 | 10 mm |
|---|
| aL max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 107 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 20 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| b | 53 mm | 公差: -0,005 / -0,03 |
|---|
| G2 | M14 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M6 = 10
M8 = 24
M10 = 41
M12 = 83
M14 = 140
M16 = 220
M20 = 470 |
|---|
| H1 | 10,8 mm |
|---|
| H4 | 20,1 mm |
|---|
| H5 | 11,75 mm |
|---|
| h | 44 mm |
|---|
| h1 | 22 mm |
|---|
| JB | 116 mm |
|---|
| JL | 95 mm |
|---|
| JL5 | 18,9 mm | 周围结构上润滑孔的位置。 |
|---|
| JLZ | 70 mm |
|---|
| jL | 120 mm |
|---|
| K1 | M14 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K3 | M12 | 根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 10
M6 = 17
M8 = 41
M10 = 83
M12 = 140
M14 = 220
M16 = 340 |
|---|
| K6 | M12 | 根据 DIN ISO 7984-8.8的螺钉
最大锁紧力矩 [MA]（Nm）：
M5 = 5.8
M6 = 10
M8 = 24
M10 = 48
M12 = 83
M14 = 130 |
|---|
| L1 | 117,1 mm |
|---|
| lmax | 2520 mm | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
|---|
| N2 | 6 mm | 周边结构润滑孔的最大直径。 |
|---|
| O | 7x1,5 mm | DIN 3771 |
|---|
| T5 | 18 mm |
|---|
| T6 | 17 mm | 对于从上面安装：
最大的中间螺纹孔的螺纹深度
T6 + 3 mm |
|---|
|
| mW | 4,9 kg | 滑块的质量 |
|---|
| mS | 15,7 kg/m | 导轨的质量 |
|---|
| CI | 102000 N | 载荷方向 I:压缩载荷 |
|---|
| C0 I | 230000 N | 载荷方向 I:压缩载荷 |
|---|
| CII | 81000 N | 载荷方向 II:拉伸载荷 |
|---|
| C0 II | 147000 N | 载荷方向 II:拉伸载荷 |
|---|
| CIII | 75000 N | 载荷方向 III:横向载荷 |
|---|
| C0 III | 157000 N | 载荷方向 III:横向载荷 |
|---|
| M0x | 4114 Nm | 绕 X 轴的额定静扭矩 |
|---|
| M0y | 3141 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| M0z | 2861 Nm | 绕 Z 轴的额定静扭矩 |
|---|
|
