LFS..-OV..-VBS系列实心曲导轨；可提供耐腐蚀设计的直线导引系统

INA导轨 LFS32-OV-500/180-VBS, 实心曲导轨；可提供耐腐蚀设计

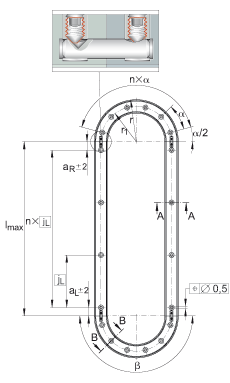

LFS (截面 A-A )

LFSR (截面 B-B )

h	20 mm
b	32 mm
R	500 mm

a₂	26 mm
a_{L max}	116 mm
a_{L min}	30 mm
a_{R max}	116 mm
a_{R min}	30 mm
b₁	24 mm
d_LW	6 mm
h₁	12 mm
h₄	15 mm
j_L	125 mm
l_max	6000 mm	单根导轨的最大长度。
N₁	6,5 mm	根据 DIN ISO 4762-8.8的固定螺栓。
N₃	12 mm
r₁	484 mm
x	10	节圆为 r1 的孔的数量
α	18 °
β	180 °

	注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
	封闭的椭圆轨道只可作为一个单元订货。一个单元包含两根180度弧度的曲导轨 LFSR，两根直导轨 LFS；或者一个单元包括四根90度弧度的曲导轨 LFSR 和四根直导轨 LFS。
