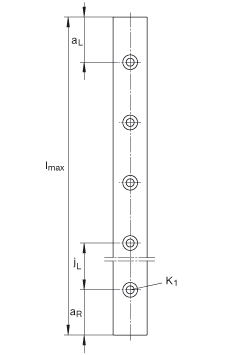

亚洲人成无码一区二区 INA TKDM7导轨尺寸图纸
TKDM系列两排微型直线循环球轴承及导轨组件，耐腐蚀设计的直线导引系统
| h | 5 mm |
|---|
| b | 7 mm |
|---|
| lmax | 300 mm | 导轨的最大长度L max，更长的导轨需通过协商定制。
可用的标准长度：
60 mm:0.013 kg
90 mm:0.02 kg
120 mm:0.026 kg
150 mm:0.033 kg
180 mm:0.04 kg
240 mm:0.053 kg
300 mm:0.07 kg |
|---|
|
| aL max | 12 mm |
|---|
| aL min | 4,5 mm |
|---|
| aR max | 12 mm |
|---|
| aR min | 4,5 mm |
|---|
| h1 | 2,7 mm |
|---|
| jL | 15 mm |
|---|
| K1 | M2 | 根据 DIN ISO 4762-12.9的螺钉
如果有调节螺钉，应有螺钉防松措施。
最大锁紧力矩（Nm）：
M2 = 0.6
M3 = 2.2
M4 = 5 |
|---|
|
|
德国INATKDM7导轨现货供应商
您当前查看的是INATKDM7轴承，该轴承的规格为：内径，5mm，外径：7，厚度300，INATKDM7轴承是INA旗下导轨，该轴承主要应用于自动化设备、冶金、木工机械、装卸搬运机械和各类产业机械、挤压机 、轧钢机、减速机、马达、工程液压油缸、汽车、等领域。INATKDM7轴承本公司有现货，欢迎拨打订购热线：022-27921004
