TKVD..-K系列四排直线循环球轴承及导轨装配在成形部件上的直线导引系统
 |

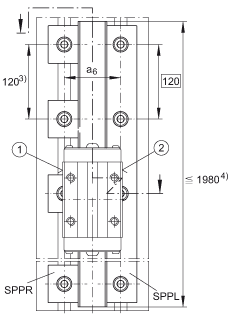

| 带压耳 SPPR 和压板 SPPL 的 TKVD..-K |
|
 |
| 带压耳 SPPR 和压板 SPPL 的 KUVE25-B-K |
| 1) | 定位面 |
|---|
| 2) | 标记 |
|---|
| 3) | 推荐的螺钉间隔 |
|---|
| 4) | 导轨和压板的最大长度；更长的导轨可以拼接，分段供货，每段都有相应的标记。 |
|---|
| a6 | 40/45/50 | 安装尺寸 |
|---|
| H | KWVE25-B-H:45 mm
KWVE25-B-S:41 mm
KWVE25-B-SN:36 mm
KWVE25-B-HS:41 mm
KWVE25-B-N-HS:36 mm
KWVE25-B-H-HS:45 mm
KWVE25-B-S-HS:41 mm
KWVE25-B-SN-HS:36 mm |
|---|
|
| mS | 3,2 kg/m | 导轨的质量 |
|---|
| 注意！
基本额定动载荷 C 只用于基本额定寿命的计算。许用载荷取决于扣件的形状，类型及数量 |
|---|
|
德国INATKVD25-K导轨现货供应商
您当前查看的是INATKVD25-K轴承，该轴承的规格为：内径，40mm，外径：45，厚度50，INATKVD25-K轴承是INA旗下导轨，该轴承主要应用于碾煤机、家电、自动化设备、中型及大型电动机、塔吊、汽车、医L器械、成形机、装卸搬运机械和各类产业机械、印刷设备、等领域。INATKVD25-K轴承本公司有现货，欢迎拨打订购热线：022-27921004
