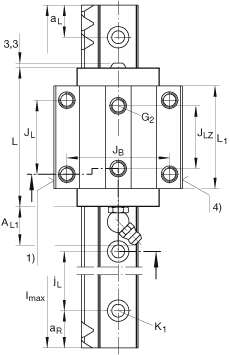

亚洲日韩精品午睡沙发 INA TKVD35-ZHST+SVS导轨尺寸图纸
TKVD..-ZHST+SVS系列四排直线循环球轴承及导轨组件，导轨侧面带螺旋齿的直线导引系统
| h | 66 mm |
|---|
| b | 48,75 mm | 公差: -0,005 / -0,03 |
|---|
| lmax | 2860 mm | 单根带齿导轨的最大长度为960mm 。
单元的最大单根销售长度为2860 mm 。
通过协商，单根长度可达到5740mm。 |
|---|
|
| 1) | 定位面 |
|---|
| 2) | 标记 |
|---|
| aL max | 51 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aL min | 28 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR max | 51 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| aR min | 8 mm | a L 和 a R 取决于导轨的长度 l max |
|---|
| h1 | 54 mm |
|---|
| h5 | 39 mm |
|---|
| jL | 80 mm |
|---|
| K1 | M8 | 根据 ISO 4762-12.9 的安装螺钉
最大锁紧力矩（Nm）：
M6 = 17
M8 = 41
如有可能，应有螺钉防松措施。 |
|---|
|
| mS | 14 kg/m | 导轨的质量 |
|---|
| m | 4 | 模数：对其它的模数值也适用 |
|---|
| 根据 DIN3 975/76 标准的齿，中心距离和减速比 |
|---|
|
