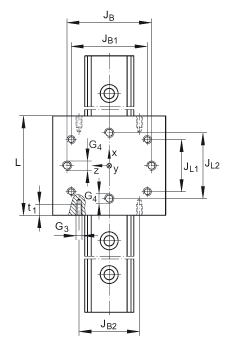

亚洲欧美激情一区二区 INA LFLL32-SF滑块尺寸图纸
LFLL..-SF系列非定位轴承滑块，无游隙的直线导引系统
 |
 |
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ 的 LFLL |
|
    |
|
 |
|
| 带 LFS..-M 的 LFLL |
|
 |
|
| 带 LFS..-F, -FE 的 LFLL |
|
 |
|
| 带 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ, -M, -F, -FE 的 LFLL |
|
 |
|
| 载荷方向 |
| |
|
| A4 | 7 mm |
|---|
| G3 | M6 |
|---|
| G4 | M8 |
|---|
| H | 滑块和导轨的总高度（轴向偏移量： +/-0,5):
H = 35.5 mm
对 LFS, -C, -CE, -CEE, -E, -EE, -N, -NZZ
H = 25.5 mm
对 LFS..-F, -FE
H = 81.5 mm
对 LFS..-M
导轨 LFS..-M 只能和带可调游隙的滑块一起使用。
如果要使用 SF 和 LFCL 滑块，请先和我们联系 |
|---|
| H2 | 20,5 mm | 轴向偏移量： +/-0,5 |
|---|
| H3 | 13,75 mm |
|---|
| JB | 59 mm | 公差: +/-0,2 |
|---|
| JB1 | 54 mm |
|---|
| JB2 | 56 mm |
|---|
| JL1 | 60 mm |
|---|
| JL2 | 70 mm | 公差: +/-0,2 |
|---|
| t1 | 7 mm |
|---|
|
| mW | 400 g | 非定位轴承滑块，无游隙 |
|---|
| 基本额定载荷不适用于 '-RB' 设计。 |
|---|
| Cz | 9000 N | z 方向的基本额定动载荷 |
|---|
| C0z | 8000 N | z 方向的基本额定静载荷 |
|---|
| M0y | 250 Nm | 绕 Y 轴的额定静扭矩 |
|---|
| 订货型号：
- 不带孔的导轨：LFS..-OL |
|---|
| LFR22/8-6-2RSR-RNA | 使用的滚轮
轴的直径：6 mm
对于替换零件的订货，请和我们联系。 |
|---|
| LFS32 | 基于此导轨的基本额定载荷和额定扭矩的计算 |
|---|
| 通过协商，也可提供耐腐蚀设计。 |
|---|
|
