LFS..-OV..-VBS系列实心曲导轨；可提供耐腐蚀设计的直线导引系统

INA导轨 LFS52-OV-150/180-VBS, 实心曲导轨；可提供耐腐蚀设计

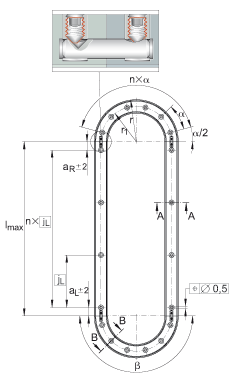

LFS (截面 A-A )

LFSR (截面 B-B )

h	34 mm
b	52 mm
R	150 mm

a₂	42 mm
a_{L max}	235 mm
a_{L min}	49 mm
a_{R max}	235 mm
a_{R min}	49 mm
b₁	40 mm
d_LW	10 mm
h₁	21 mm
h₄	25 mm
j_L	250 mm
l_max	8000 mm	单根导轨的最大长度。
N₁	11 mm	根据 DIN ISO 4762-8.8的固定螺栓。
N₃	19 mm
r₁	124 mm
x	6	节圆为 r1 的孔的数量
α	30 °
β	180 °

	注意：如果曲导轨要和直导轨结合使用，则必须作为单元一起订货。
	封闭的椭圆轨道只可作为一个单元订货。一个单元包含两根180度弧度的曲导轨 LFSR，两根直导轨 LFS；或者一个单元包括四根90度弧度的曲导轨 LFSR 和四根直导轨 LFS。

德国INALFS52-OV-150/180-VBS导轨现货供应商

您当前查看的是INALFS52-OV-150/180-VBS轴承，该轴承的规格为：内径，34mm，外径：52，厚度150，INALFS52-OV-150/180-VBS轴承是INA旗下导轨，该轴承主要应用于水利机械等行业、机床主轴、木工机械、轧钢机辊颈及减速装置、印刷设备、工业用品、挤压机、马达、农业、装卸搬运机械和各类产业机械、等领域。INALFS52-OV-150/180-VBS轴承本公司有现货，欢迎拨打订购热线：022-27921004
