INA MKUVS42-LM-KT-STOD直线执行器尺寸图纸

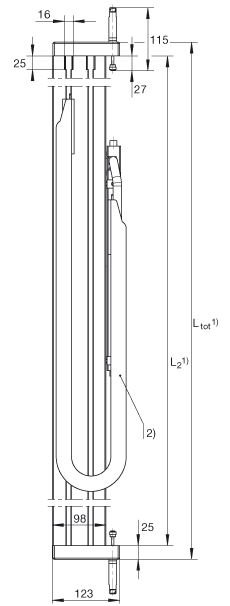

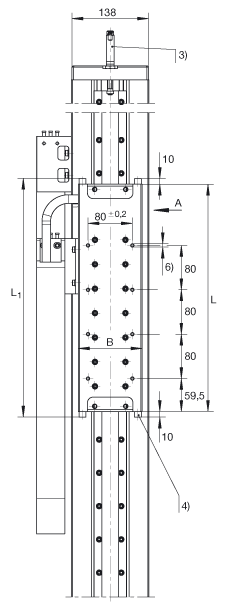

MKUVS42-LM系列带直线球轴承及导轨组件且采用直接驱动的直线执行器的直线导引系统
|
| 1) | L2 = 总行程 + L1 + 54
Ltot = 总行程 + L + 54 + 86
总行程= 有效行程 + 2 x S
允差 S 指适合于特殊应用的安全范围，至少应为50 mm；总行程单位为mm。
最大单根支撑轨长度 L2 = 8000 mm |
|---|
| 2) | 灵活的电缆中继系统 |
|---|
| 3) | 减震器 |
|---|
| 4) | 终端缓冲器 |
|---|
| 6) | M6 x 10 深 (8x) |
|---|
| 7) | 两端的润滑接头 |
|---|
| 8) | 根据 DIN 3405-AM6 标准的润滑嘴 (4x) |
|---|
| 9) | 滑块的上边缘 |
|---|
| B2 | 80 mm |
|---|
| B3 | 140 mm |
|---|
| B4 | 133 mm |
|---|
| B5 | 51 mm |
|---|
| H1 | 10 mm |
|---|
| H3 | 30 mm |
|---|
| H4 | 70 mm |
|---|
| H5 | 128 mm |
|---|
| L1 | 430 mm |
|---|
| L3 | 18 mm |
|---|
| L4 | 323 mm |
|---|
|
| mtot | (Ltot - 50) x 0,02 + 11 kg | 除灵活的电缆中继系统之外的质量 |
|---|
| mLaw | 8 kg | 滑块的质量 |
|---|
| C | 27,4 kN | 滑块引导系统的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| C0 | 51 kN | 滑块引导系统的基本额定载荷
此数值只适用于 Lh 寿命的计算 |
|---|
| M0x | 1450 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| M0y | 3940 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| M0z | 4020 Nm | 直线引导系统的额定静扭矩
这些数值是单一载荷，当执行器的下部完全被支撑时使用。
当承受联合载荷时，这些值必须减小。
关于直线引导系统的设计标准，见下面的系列：直线引导系统 / 直线循环球轴承单元 / KUVS.. |
|---|
| ly | 1192 cm^4 | 支撑轨的几何转动惯量 |
|---|
| lz | 432 cm^4 | 支撑轨的几何转动惯量 |
|---|
|
