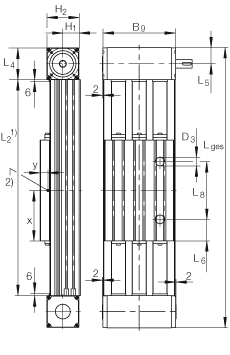

亚洲日韩精品午睡沙发 INA MLFI200-3ZR直线执行器尺寸图纸

MLFI..-3ZR系列内导向滑块，带三个齿形带的直线导引系统

H	145 mm
B	250 mm
L	365 mm

1)	L2 = 总行程 + L1 + 12 L tot = 总行程 + L1 + 12 + 2 x L4 总行程= 有效行程 + 2 x S（mm）注意：允差S指一个安全范围，应该至少为85 mm。最大支承轨长度8000 mm。
2)	DIN 3405-AM6 标准的漏斗型润滑嘴
B₁	35 mm	槽宽8 mm
B₂	115 mm	槽宽8 mm
B₃	185 mm	槽宽8 mm
B₄	50 mm	槽宽10 mm
B₅	110 mm	槽宽10 mm
B₆	210 mm	槽宽10 mm
B₇	260 mm
B₈	10 mm	公差:P9
B₉	263 mm
D	115 mm
D₃	36,5 mm	T 型槽的利用受孔的限制
H₁	63 mm
H₂	120,5 mm
H₃	25 mm	槽宽8 mm
H₄	108 mm
H₅	50 mm	槽宽8 mm
L₁	405 mm
L₄	115,5 mm
L₅	57,75 mm
L₆	78 mm	T 型槽的利用受孔的限制
L₈	209 mm
O	M8
X	182,5 mm
Y	28 mm

m_Law	13,3 kg	滑块的质量
m_tot	(Ltot - 231) x 0,0300 + 29,2 kg	质量
F_{y er}	4800 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{0y er}	8000 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{z er}	10000 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
F_{0z er}	10000 N	导轨系统滑块的许用载荷这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0x er}	750 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0y er}	1100 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
M_{0z er}	788 Nm	滑块导轨系统的许用扭矩这些数值是单一载荷，当执行器的下部完全被支承时使用。当承受联合载荷时，这些值必须减小。
l_y	7069 cm^4	支撑轨的几何转动惯量
l_z	899 cm^4	支撑轨的几何转动惯量
	3 x 50 AT 10	齿形带
	5640 N	齿形带的许用工作载荷
	207 Nm	最大驱动力矩
	0,95 kg/m	齿形带的质量
	230 mm/Umdr	进给量(mm/转)
	35,2 x 10^-4 kg x m^2	两个齿轮的质量惯性矩
