KUVE..-SB-ZHP系列滑块侧面带安装孔，导轨带斜齿轮螺旋齿，四排球；可提供耐腐蚀设计的直线导引系统

INA球单轨引导系统 KUVE35-SB-ZHP, 滑块侧面带安装孔，导轨带斜齿轮螺旋齿，四排球；可提供耐腐蚀设计

设计举例

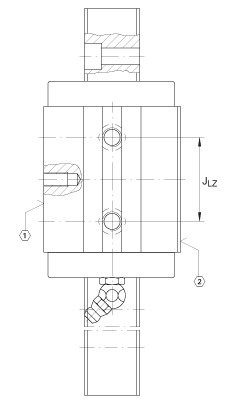

ZHP导轨的俯视图，尺寸&nbs;lmax, 端面斜切

安装配对齿条 MZHP

载荷方向

H	85 mm
B	76 mm
L	110,4 mm

	MZHP03	安装配套部分（无固定孔）尺寸： m = 3 (模数) b = 29 mm h = 29 mm z = 20（齿数）
1)	定位面
2)	标记
A₁	55 mm
A₃	19,3 mm
a_{L max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{L min}	20 mm	a L 和 a R 取决于导轨的长度 l max
a_{R max}	71 mm	a L 和 a R 取决于导轨的长度 l max
a_{R min}	20 mm	a L 和 a R 取决于导轨的长度 l max
b	34 mm	公差: -0,005 / -0,03
G₂	M10	根据 ISO 4762-12.9 的安装螺钉最大锁紧力矩（Nm）： M8 = 24 M10 = 83 如有可能，应有螺钉防松措施。
G₃	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
H₁	36,8 mm
H₁₀	82,07	必须控制齿侧的间隙。
H₅	22 mm
H_{7 min}	13 mm
H₉	11 mm
h	57 mm
h₁	22 mm
h_{2 max}	5 mm
h₄	17 mm
J_L1	25 mm
J_LZ	50 mm
j_L	80 mm
K₁	M8	根据 DIN ISO 4762-12.9的螺钉最大锁紧力矩（Nm）： M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340 如有可能，应有螺钉防松措施。
K₆	M8	根据 DIN 7984-8.8 标准的螺钉最大锁紧力矩（Nm）： M6 = 17 M8 = 41 如有可能，应有螺钉防松措施。
L₁	80 mm
l_max	标准长度的导轨端面为斜口，能够直接用作拼接导轨。标准长度： 560 mm 1120 mm 1680 mm
T₆	18,15 mm

m_W	1,8 kg	滑块的质量
m_S	14 kg/m	导轨的质量
	根据 DIN 636,基本额定载荷的计算，基本额定动载荷基于实践经验。
C	38000 N	基本额定动载荷
C₀	72000 N	基本额定静载荷
M_0x	1465 Nm	绕 X 轴的额定静扭矩
M_0y	1020 Nm	绕 Y 轴的额定静扭矩
M_0z	1020 Nm	绕 Z 轴的额定静扭矩
m	3	模数
	根据 DIN3 975/76 标准的齿，中心距离和减速比
	下部带齿的导轨 TKVD..-ZHP 也可以和其它用于 KUVE 的滑块结合使用。
